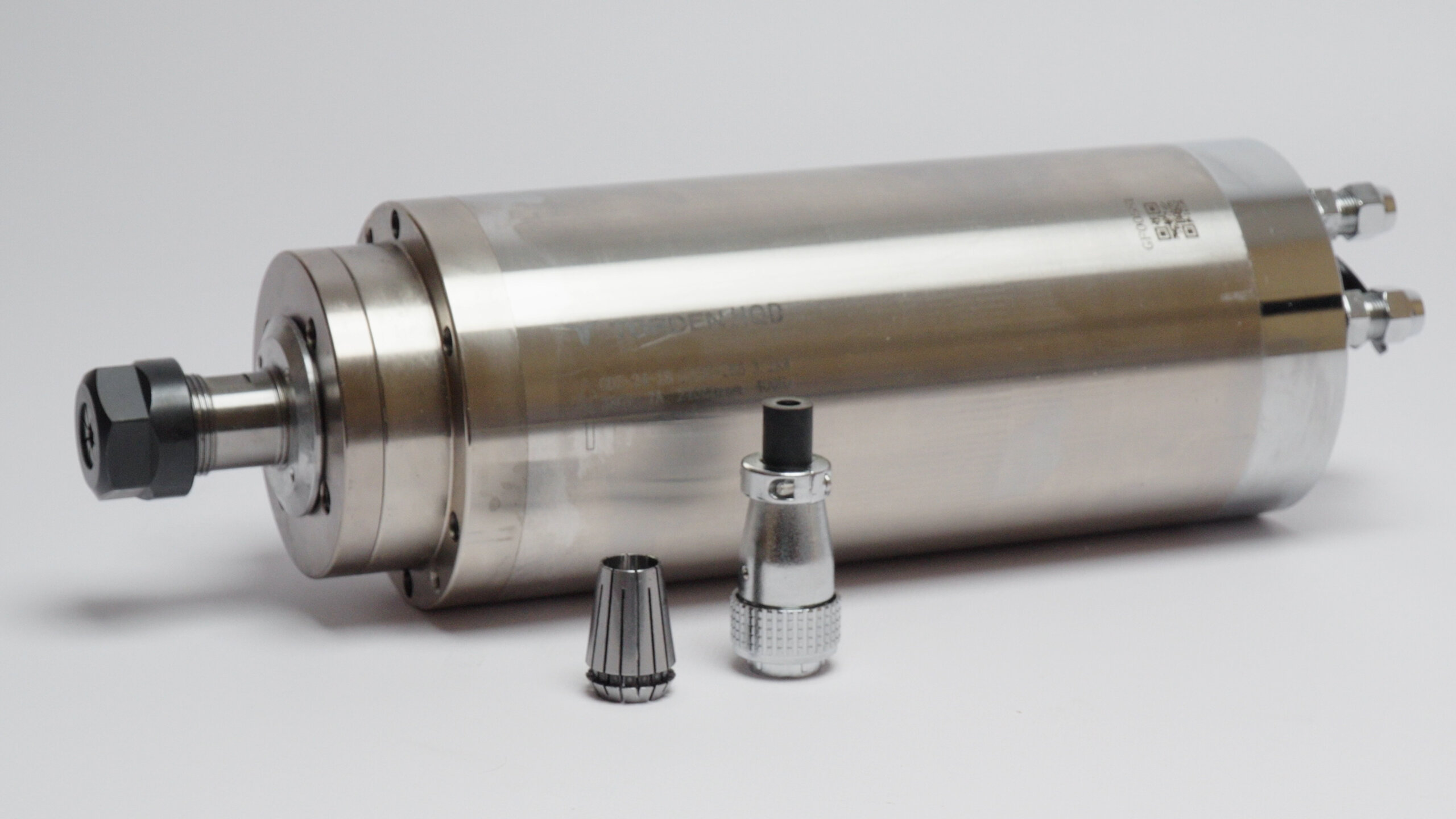

Шпиндель HQD GDZ-24-1B (3.2 кВт, ER20) 380 В
Артикул 00578
Только надёжные шпиндели от HQD и Tiansu (GDZ)
Гарантия до 12 месяцев
2 часа обкатываем шпиндель перед отгрузкой для продления срока службы
Коротко о товаре
| Диаметр: | 100 мм |
|---|---|
| Мощность: | 3.2 кВт |
| Цанговый патрон: | ER20 |
| Тип охлаждения: | Водяной |
| Макс. скорость вращения: | 24 000 об/мин |
| Крутящий момент: | 1.27 Nm |
Файлы для скачивания
Только надёжные шпиндели от HQD и Tiansu (GDZ)
Гарантия до 12 месяцев
2 часа обкатываем шпиндель перед отгрузкой для продления срока службы
Шпиндель GDZ-24-1B с мощностью 3.2 кВт и питанием 380 В используется в качестве основного узла для фрезерных станков с ЧПУ.
Шпиндель GDZ-24-1B является оригиналом, произведенным компанией HQD Han-Qi, о чем свидетельствуют серийный номер и QR-код, расположенные прямо на корпусе изделия. Кроме того, на корпусе шпинделя GDZ-24-1B нанесена маркировка наименования модели, а также необходимые для корректной настройки инвертора основные рабочие параметры.
Мощность 3.2 кВт у шпинделя HQD модели GDZ-24-1B можно назвать оптимальной по соотношению производительности, энергопотребления и габаритов. Шпиндель GDZ-24-1B является высокоскоростным: максимальная скорость вращения вала достигает 24 тыс. об./мин. Цанговый патрон, установленный на шпинделе, имеет типоразмер ER20. Это означает, что в качестве режущего инструмента для данного шпинделя можно использовать фрезы с диаметром хвостовика от 1 до 13 мм. Такое сочетание характеристик позволяет считать шпиндель GDZ-24-1B универсальным, поскольку он может эффективно обрабатывать такие материалы, как фанера, любые сорта дерева, МДФ, пластик, акрил, ПВХ, камень, текстолит, алюминий, медь, латунь и многое другое.
Надежность работы шпинделя GDZ-24-1B обеспечивается наличием двух пар подшипников. В нижнем ряду по схеме тандем установлены 2 подшипника 7005C P4 DT, в верхнем ряду – 2 подшипника 7003C P4 DT.
Охлаждение конструкции шпинделя HQD GDZ-24-1B производится через циркуляцию жидкости по внутреннему контуру охлаждения. Это позволяет контролировать рабочую температуру шпинделя и эффективно отводить тепло. Для прокачки жидкости через контур охлаждения шпинделя GDZ-24-1B необходимо внешнее устройство: помпа или чиллер. А в качестве самой охлаждающей жидкости мы настоятельно рекомендуем использовать не обычную воду, а смесь дистиллированной воды и антифриза, что позволит избежать возникновения коррозирующих процессов в контуре охлаждения шпинделя.
В части конструктива шпиндель HQD GDZ-24-1B представляет собой трехфазный электродвигатель, который состоит из внешнего цилиндрического корпуса, ротора с установленным валом, обмотки статора, двух пар подшипников и внутреннего контура водяного охлаждения.
Корпус шпинделя GDZ-24-1B имеет диаметр 100 мм. Таким образом, установка шпинделя на фрезерный станок осуществляется с помощью кронштейна соответствующего диаметра. После монтажа шпинделя в крепление кронштейна необходимо будет установить шланги жидкостного охлаждения и подключить шпиндель к инвертору, который будет отвечать за непосредственное управление оборотами шпинделя. Поскольку данная модель шпинделя GDZ-24-1B имеет мощность 3.2 кВт и напряжение питания 380 В, вам потребуется инвертор с мощностью не ниже, чем заявлена у шпинделя, и с питанием так же 380 В.
Гарантия на шпиндели HQD, включая модель GDZ-24-1В, составляет 6 месяцев на подшипники и 12 месяцев на все остальные компоненты шпинделя.
| Диаметр: | 100 мм |
|---|---|
| Мощность: | 3.2 кВт |
| Цанговый патрон: | ER20 |
| Тип охлаждения: | Водяной |
| Макс. скорость вращения: | 24 000 об/мин |
| Крутящий момент: | 1.27 Nm |
| Количество подшипников: | 4 |
| Питание: | 380 В |
| Подшипники: | 4 шт.: 2*7005C P4 DT (нижний ряд), 2*7003C P4 DT (верхний ряд) |
| Производитель: | Jiangsu HQD Spindle Motor Co., Ltd. |
| Гарантия: | 6 месяцев на подшипники, 12 месяцев на остальную конструкцию шпинделя |
Шпиндель GDZ-24-1 – 1 шт.
Цанга ER20 – 1 шт.
Гайка ER20 – 1 шт.
