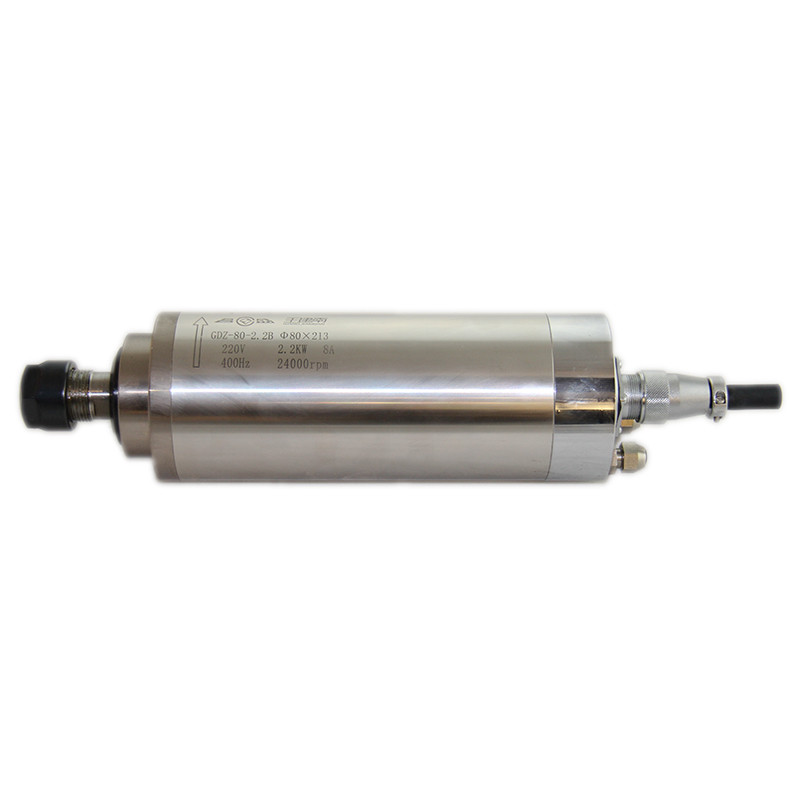

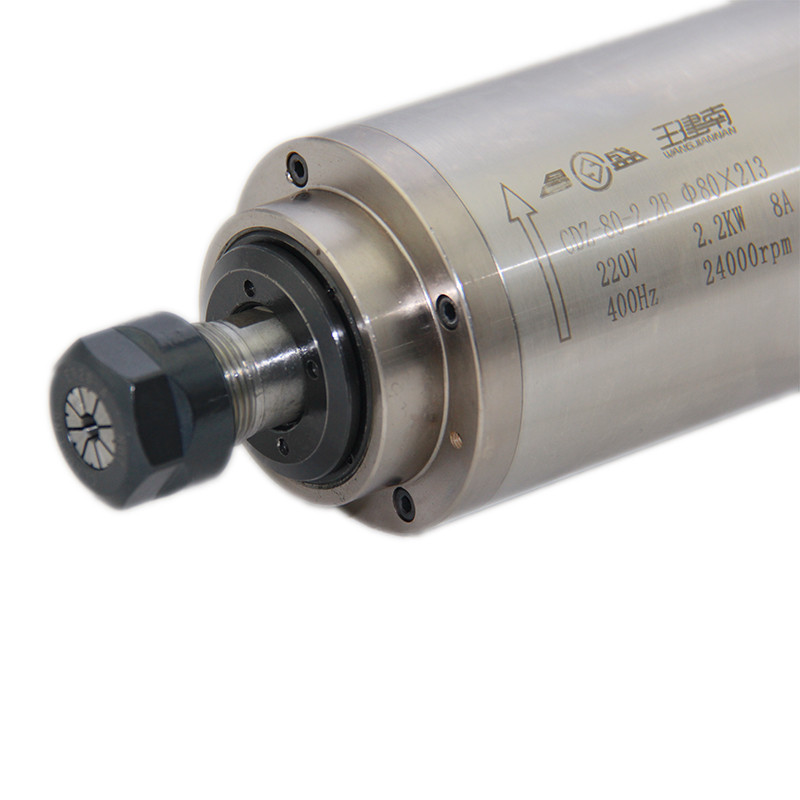

Шпиндель TS GDZ80-2.2В (ER20) 380 В
Артикул 00569
Только надёжные шпиндели от HQD и Tiansu (GDZ)
Гарантия до 12 месяцев
2 часа обкатываем шпиндель перед отгрузкой для продления срока службы
Коротко о товаре
| Диаметр: | 80 мм |
|---|---|
| Мощность: | 2.2 кВт |
| Цанговый патрон: | ER20 |
| Тип охлаждения: | Водяной |
| Макс. скорость вращения: | 24 000 об/мин |
| Крутящий момент: | 0.91 Nm |
Файлы для скачивания
Только надёжные шпиндели от HQD и Tiansu (GDZ)
Гарантия до 12 месяцев
2 часа обкатываем шпиндель перед отгрузкой для продления срока службы
Шпиндель GDZ80-2.2B для фрезерного станка с ЧПУ имеет мощность 2.2 кВт и способен обрабатывать материалы со скоростью до 24000 оборотов в минуту. Шпиндель GDZ80-2.2B может использоваться для работы с заготовками из пластика, дерева, фанеры, МДФ, меди, латуни, алюминия, ПВХ, акрила и многих других материалов.
Шпиндель GDZ-80-2.2B с питанием на 380 В оснащен тремя радиально-упорными подшипниками. В нижнем ряду установлено 2 подшипника 7005C P4 DT, в верхнем ряду – 1 подшипник 7002C P4 DT.
Тип охлаждения шпинделя GDZ80-2.2 – водяное. Принудительное водяное охлаждение позволяет эффективно отводить тепло, образующееся в процессе работы шпинделя, и за счет этого обеспечивается стабильная рабочая температура. В качестве охлаждающей жидкости рекомендуем использовать дистиллированную воду с добавлением антифриза во избежание появления коррозирующих процессов во внутреннем алюминиевом контуре охлаждения.
Шпиндель представляет собой электродвигатель, который состоит из корпуса, вала (ротора), обмотки (статора), подшипников и контура водяного охлаждения.
Корпус шпинделя GDZ-80-2.2B 380V имеет диаметр 80 мм. Следовательно, установка шпинделя на фрезерный станок осуществляется с помощью кронштейна соответствующего диаметра. После монтажа шпинделя в крепление кронштейна необходимо будет подключить шпиндель к инвертору, который будет производить непосредственное управление режимами работы шпинделя. Поскольку данная модель шпинделя GDZ80-2.2B имеет мощность 2.2 кВт и напряжение питания 380 В, вам потребуется инвертор с мощностью не ниже, чем заявлена у шпинделя, и который так же имеет питание 380 В.
На все шпиндели бренда Tiansu (TS), включая модель GDZ на 2.2 кВт, мы предоставляем собственную гарантию в течение 6 месяцев на подшипники и 12 месяцев на остальные компоненты шпинделя.
| Диаметр: | 80 мм |
|---|---|
| Мощность: | 2.2 кВт |
| Цанговый патрон: | ER20 |
| Тип охлаждения: | Водяной |
| Макс. скорость вращения: | 24 000 об/мин |
| Крутящий момент: | 0.91 Nm |
| Количество подшипников: | 3 |
| Питание: | 380 В |
| Подшипники: | 3 шт.: 2*7005C P4 DT (нижний ряд), 1*7002C P4 (верхний ряд) |
| Производитель: | Changzhou Tiansu Spindle Motor Co., Ltd |
| Гарантия: | 6 месяцев на подшипники, 12 месяцев на остальную конструкцию шпинделя |
Шпиндель GDZ-80-2.2В – 1 шт.
Цанга ER20 – 1 шт.
Гайка ER20 – 1 шт.
