Шпиндель GDZ 100 3.0

Шпиндель Changlong GDZ100-3 (ER20) 220 В

21 95024 900

* Оставьте заявку для расчета точной стоимости – наши специалисты помогут рассчитать комплектацию для раскроя металла необходимой толщины
Способ заказа:
Иконка доставкиДоставка по всей России
Иконка гарантииГарантия
Иконка чеклистаТолько проверенное оборудование

Шпиндели серии GDZ, как правило, применяются в фрезерном оборудовании с программным управлением,  предназначенном для работы с заготовками из мягких материалов, таких как: мелкодисперсная фракция, дерево, фанера, пластик, поливинилхлорид, композиты, цветные металлы. Шпиндель gdz 100 на 3.0 кВт представляет собой высокоскоростное трехфазное устройство с жидкостной системой охлаждения, применяемое в фрезерно-гравировальных станках с ЧПУ.

Описание устройства

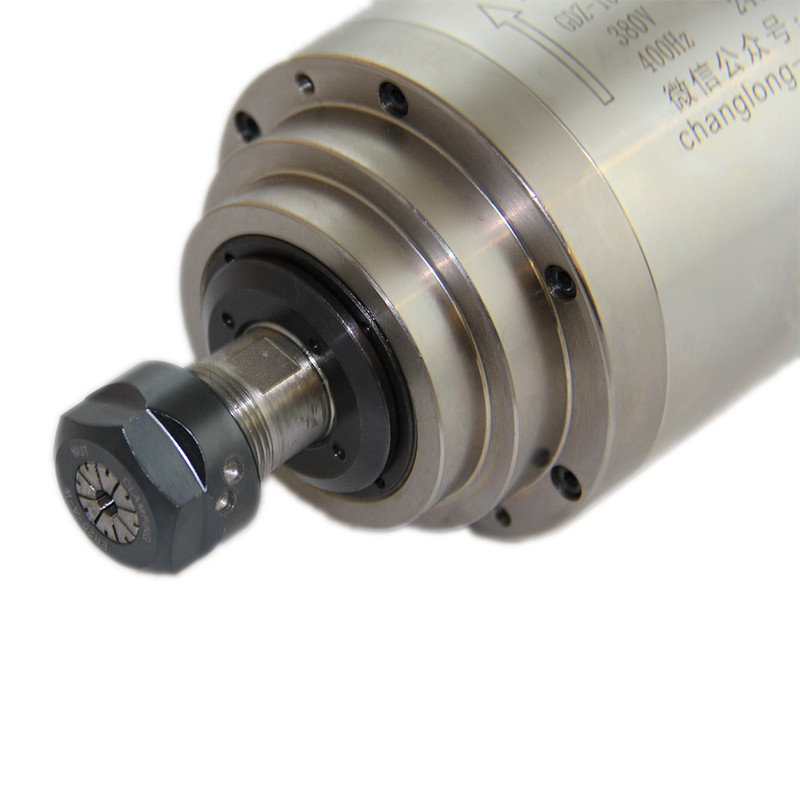

Установка режущего инструмента в шпиндель gdz 100 3 выполняется ручным способом – сверло или фреза вставляется в цанговый патрон и закрепляется гайкой.

Охлаждение изделия осуществляется при помощи циркуляции хладагента (жидкости), позволяющего достичь оптимального режима температуры подшипников, обеспечивающих скоростное вращение шпинделя с зафиксированной на нем фрезой и обработку заготовок с высокой точностью. Помимо того, соблюдение температурного режима увеличивает эксплуатационный срок детали. Управление шпинделем осуществляется с помощью  преобразователя постоянного тока (инвертора).

Шпиндель характеризуется такими техническими параметрами:

  • мощность – 3.0 кВт;
  • диаметр – 100 мм;
  • цанговый патрон – тип ER20;
  • скорость вращательного движения – 24 000 об/мин;
  • момент силы – 1.23 Nm;
  • количество подшипников – 3.

 Рекомендации по применению

Чтобы изделие прослужило долго, и не беспокоили проблемы с рубашкой охлаждения вследствие коррозии, лучше вместо обычной дистиллированной воды в качестве хладагента применять антифриз либо смесь воды с антифризом.

Также рекомендуется перед подсоединением инвертора к устройству, вначале отрегулировать его. Иначе существует риск выхода из строя и инвертора, и шпинделя.

Помимо того, стоит отметить, что при длительной эксплуатации шпинделя не рекомендуется использовать устройство на максимальных оборотах – 24 000 об/мин. (это приводит к перегреву и дальнейшей порчи шпинделя).



Характеристики

Диаметр

100 мм

Мощность

3.0 кВт

Цанговый патрон

ER20

Тип охлаждения

Водяной

Макс. скорость вращения

24 000 об/мин

Крутящий момент

1.23 Nm

Количество подшипников

3

Питание

220 В

Подшипники

3 шт.: 2*7005C P4 DT (нижний ряд), 1*7003C P4 (верхний ряд)

Производитель

Changzhou Changlong Motor Co., Ltd.

Комплектация:

Шпиндель GDZ-100-3 – 1 шт.
Цанга ER20 – 1 шт.
Гайка ER20 – 1 шт.
